概述

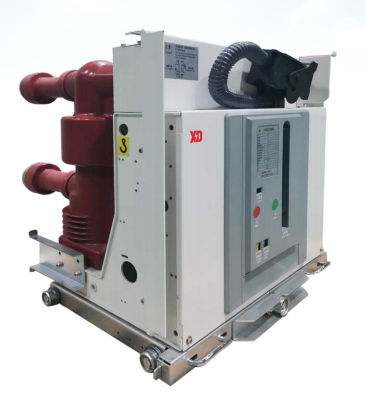

該斷路器適用于三相交流50Hz, 額定電壓12kV的配電系統, 作為工礦企業、發電廠及智能變電站電能的接收、控制、分配和保護之用，符合GB/T 1984、DL/T403等標準要求。
產品特點
u 在斷路器極柱上集成設計有低功耗電子式電流傳感器、電子式電壓傳感器，產品智能化水平高；
u 底盤車可電動和手動操作，手動與電動操作互不影響；
u 機械和電氣壽命高；
u 綜合保護裝置集成于斷路器框架內，極大地精簡開關柜內二次接線，降低了功耗；
u 采用獨立一體式機構，機構體積小，結構緊湊，以功能確定模塊，布局合理，安裝接口和功能接口連接方便；
u 采用分、合閘線圈及儲能電機電流監測等先進傳感技術，可對操動機構異常情況進行預判；
u 通用性高，完全滿足目前國家電網公司推廣應用的12kV標準化手車式開關柜配合要求，可配用于多種手車柜，且技術參數達到優質設備要求；
u 產品在設計、制造及服役期滿后滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
1250 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流（4s） |
kA |
31.5 |
7 |
額定峰值耐受電流 |
kA |
80 |
8 |
額定短路開斷電流 |
kA |
31.5 |
9 |
額定短路關合電流（峰值） |
kA |
80 |
10 |
額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
異相接地故障條件下的短路開斷電流 |
kA |
27.4 |
12 |
出線端短路故障試驗方式5直流分量百分?jǐn)?shù) |
|
52% |
13 |
機械壽命 |
次 |
30000 |
14 |
額定短路開斷電流開斷次數 |
次 |
50 |
15 |
額定電纜充電開斷電流 |
A |
25 |
16 |
局部放電（1.1Ur） |
pC |
≤10 |
